Cơ Cấu Trục Khuỷu, Thanh Truyền: Cấu Tạo, Nguyên Lý & Dấu Hiệu Hao Mòn Thường Gặp

Trục khuỷu và thanh truyền là hai bộ phận cốt lõi trong động cơ ô tô, đóng vai trò chuyển đổi năng lượng cháy thành chuyển động quay để xe di chuyển. Với người mới học sửa xe, việc hiểu rõ cấu tạo, nguyên lý hoạt động, và dấu hiệu hao mòn của trục khuỷu, thanh truyền là bước đầu tiên để chẩn đoán và sửa chữa động cơ hiệu quả. Bài viết này sẽ giải thích chi tiết, dễ hiểu, kèm hình ảnh minh họa và ví dụ thực tế tại Việt Nam năm 2025, phù hợp cho người mới bắt đầu.

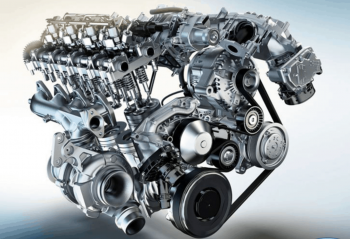

1. Tổng Quan Về Trục Khuỷu Và Thanh Truyền

1.1. Trục Khuỷu Và Thanh Truyền Là Gì?

Trục khuỷu (Crankshaft): Là trục kim loại dài, nằm trong khối động cơ, chuyển đổi chuyển động lên-xuống của piston thành chuyển động quay để truyền lực đến hộp số và bánh xe.



Thanh truyền (Connecting Rod): Là thanh kim loại nối piston với trục khuỷu, truyền lực từ piston (do cháy nhiên liệu) đến trục khuỷu.



Vai trò:
Trục khuỷu: “Trái tim” của động cơ, quyết định sự êm ái và hiệu suất.
Thanh truyền: “Cầu nối” đảm bảo lực truyền chính xác, chịu áp lực lớn.

1.2. Tại Sao Quan Trọng Với Người Học Sửa Xe?

Cốt lõi của động cơ: Hỏng trục khuỷu hoặc thanh truyền khiến xe không chạy, chi phí sửa chữa cao (10-50 triệu VNĐ).
Chẩn đoán lỗi: Hiểu cấu tạo giúp phát hiện sớm tiếng kêu lạ, rung lắc, hoặc mất công suất.
Bảo dưỡng đúng cách: Biết dấu hiệu hao mòn để thay thế bạc lót, kiểm tra dầu bôi trơn, tránh hỏng nặng.

1.3. Ứng Dụng Thực Tế

Xe phổ thông: Toyota Vios, Honda City (động cơ 1.5L, 4 xi-lanh, trục khuỷu thép đúc).
Xe tải/SUV: Ford Ranger, Mitsubishi Triton (động cơ diesel, trục khuỷu và thanh truyền chịu tải lớn).
Xe sang: Volvo XC60, BMW X3 (trục khuỷu cân bằng cao, giảm rung).

2. Cấu Tạo Của Trục Khuỷu Và Thanh Truyền

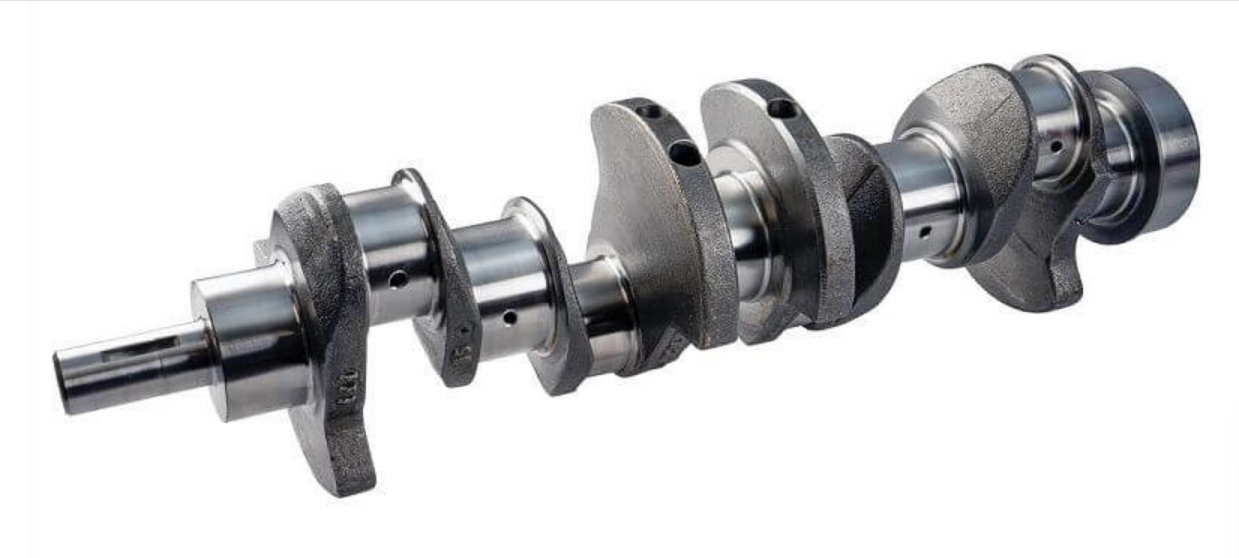

2.1. Cấu Tạo Trục Khuỷu

Trục khuỷu là một trục kim loại phức tạp, được rèn hoặc đúc từ thép hợp kim (Cr-Mo) hoặc gang, gồm các bộ phận chính:

Cổ trục chính (Main Journal):
Phần trục chính gắn vào khối động cơ qua bạc lót (main bearing).
Quay trong khối động cơ, giữ trục khuỷu cố định.
Cổ biên (Crankpin):
Phần lệch tâm, nối với thanh truyền qua bạc lót biên (rod bearing).
Mỗi cổ biên tương ứng với một thanh truyền/piston.
Chốt khuỷu (Crank Throw):
Phần nối cổ trục chính và cổ biên, tạo chuyển động quay.
Đối trọng (Counterweight):
Khối kim loại đối diện cổ biên, cân bằng lực ly tâm, giảm rung lắc.
Mặt bích đuôi (Flange):
Phần cuối trục khuỷu, gắn với bánh đà (flywheel) để truyền lực đến hộp số.
Lỗ dầu (Oil Passage):
Kênh dẫn dầu bôi trơn đến bạc lót, giảm ma sát và làm mát.

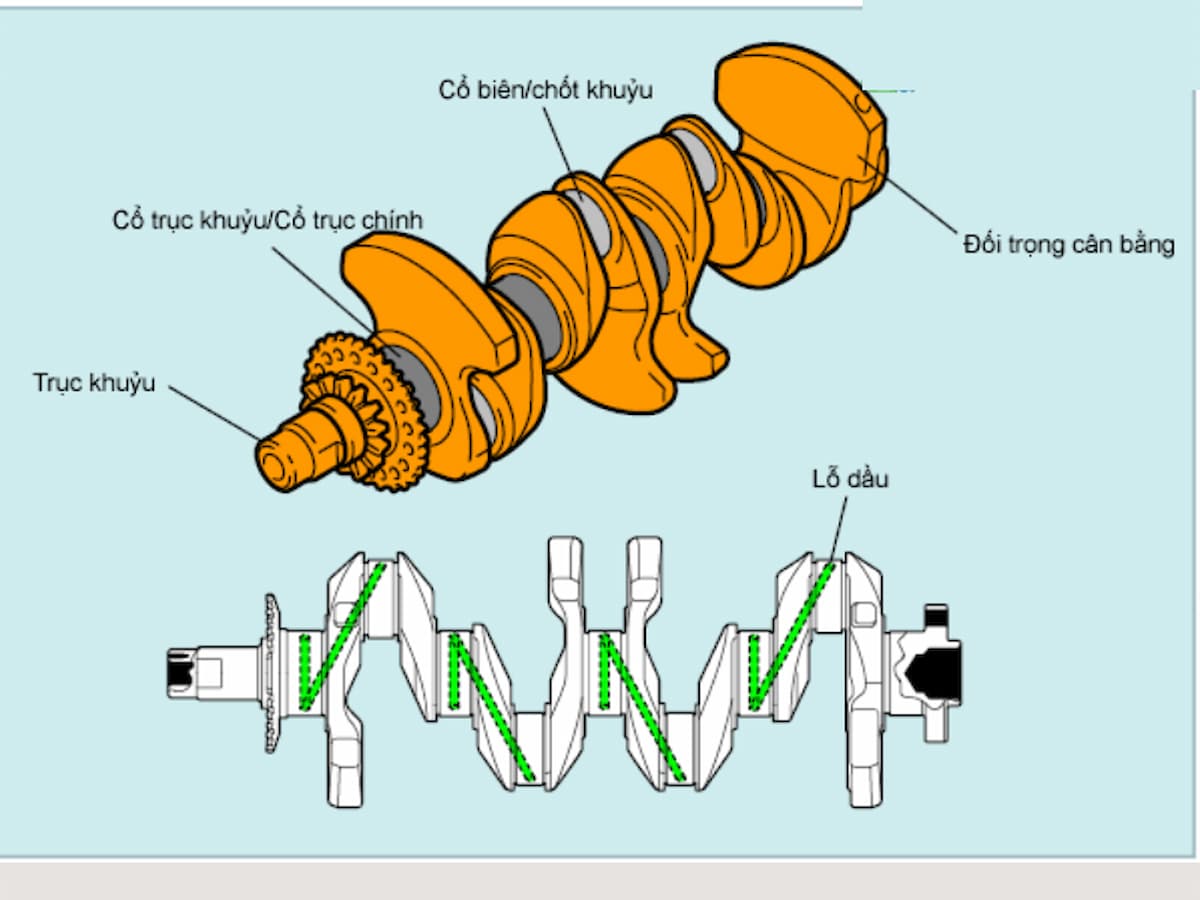

Hình ảnh minh họa:

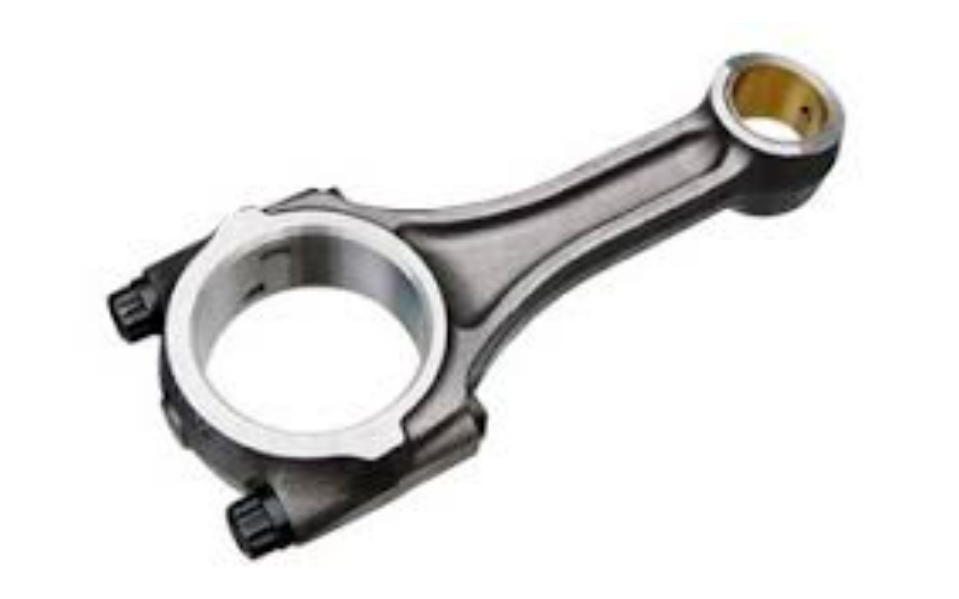

2.2. Cấu Tạo Thanh Truyền

Thanh truyền là thanh kim loại (thép hoặc nhôm hợp kim), nối piston với trục khuỷu, gồm:

Đầu lớn (Big End):
Nối với cổ biên của trục khuỷu qua bạc lót biên.
Có nắp (cap) tháo lắp, cố định bằng bu-lông.
Đầu nhỏ (Small End):
Nối với piston qua chốt piston (piston pin).
Thường có bạc lót hoặc vòng đệm để giảm ma sát.
Thân thanh truyền (Shank):
Phần giữa, chịu lực nén và kéo khi động cơ hoạt động.
Thường có tiết diện chữ I hoặc H để tăng độ cứng.
Bu-lông thanh truyền:
Cố định nắp đầu lớn, chịu lực lớn (50-100 kN).

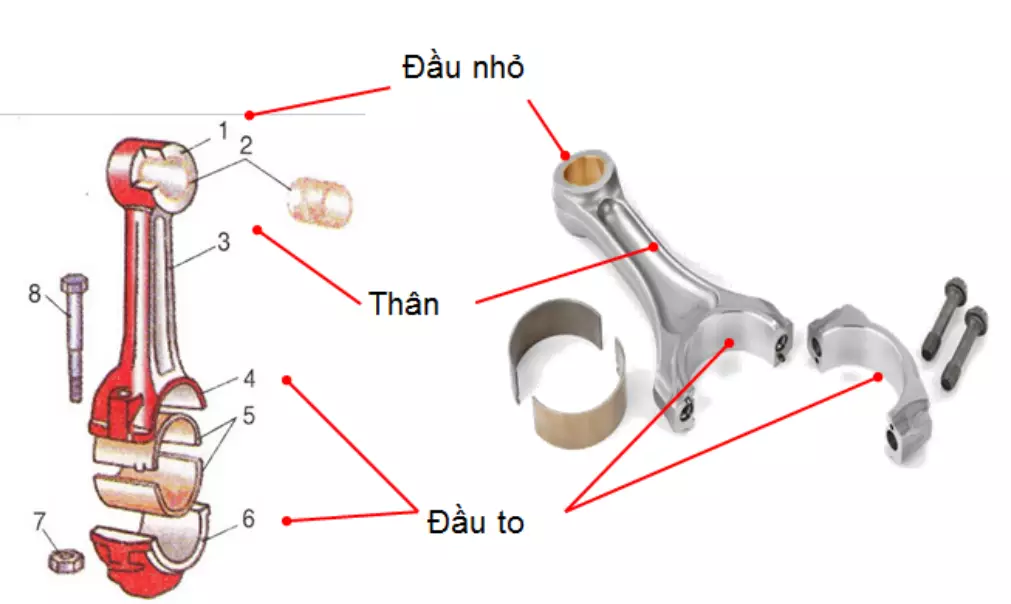

Hình ảnh minh họa:






3. Nguyên Lý Hoạt Động

3.1. Cách Trục Khuỷu Và Thanh Truyền Hoạt Động

Trục khuỷu và thanh truyền hoạt động trong chu kỳ 4 thì (nạp, nén, nổ, xả) của động cơ xăng/diesel:

Kỳ nạp:
Piston đi xuống, hút hỗn hợp nhiên liệu-không khí.
Thanh truyền kéo cổ biên, làm trục khuỷu quay.
Kỳ nén:
Piston đi lên, nén hỗn hợp.
Thanh truyền đẩy ngược, trục khuỷu tiếp tục quay.
Kỳ nổ:
Bugi đánh lửa (xăng) hoặc phun nhiên liệu (diesel), tạo vụ nổ đẩy piston xuống.
Thanh truyền truyền lực lớn (10-20 kN) đến cổ biên, làm trục khuỷu quay mạnh, tạo công suất.
Kỳ xả:
Piston đi lên, đẩy khí thải ra.
Thanh truyền và trục khuỷu hoàn thành một chu kỳ quay.

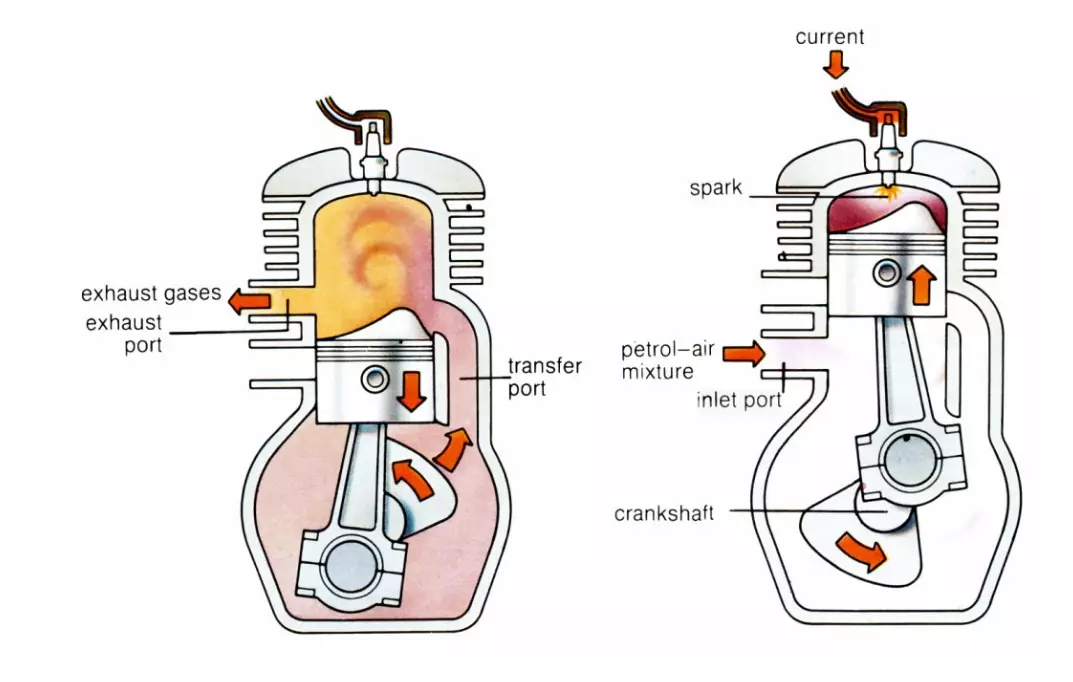

Hình ảnh minh họa:

3.2. Chuyển Động Quay

Chuyển đổi năng lượng:
Chuyển động tịnh tiến (lên-xuống) của piston qua thanh truyền thành chuyển động quay của trục khuỷu.
Bánh đà (gắn ở mặt bích) truyền lực quay đến ly hợp/hộp số, rồi đến bánh xe.
Cân bằng động:
Đối trọng trên trục khuỷu giảm rung lắc (giảm 50-70% lực ly tâm).
Động cơ 4 xi-lanh (Toyota Vios) cân bằng tốt hơn 3 xi-lanh (VinFast Fadil) nhờ bố trí cổ biên đối xứng.



4. Dấu Hiệu Hao Mòn Thường Gặp

Trục khuỷu và thanh truyền chịu áp lực lớn (10-20 kN, nhiệt độ 150-200°C), dễ hao mòn nếu thiếu bôi trơn hoặc bảo dưỡng kém. Dưới đây là các dấu hiệu và cách nhận biết, phù hợp cho người mới học sửa xe:

4.1. Tiếng Kêu Lạ Từ Động Cơ

Triệu chứng:
Tiếng “cộc cộc” hoặc “lạch cạch” khi động cơ chạy không tải hoặc tăng tốc.
Tiếng kêu to hơn khi động cơ nóng (80-100°C).
Nguyên nhân:
Bạc lót mòn: Khoảng hở giữa bạc lót và cổ trục/cổ biên lớn (>0.05 mm), gây va đập.
Thanh truyền cong: Do chạy quá tải hoặc nước vào xi-lanh (thủy kích).
Cổ trục/cổ biên mài mòn: Bề mặt không còn trơn, tạo tiếng kêu.
Cách kiểm tra:
Nghe tiếng kêu bằng ống nghe kỹ thuật (giá 100,000 VNĐ) tại khối động cơ.
Tháo nắp máy, kiểm tra khoảng hở bạc lót bằng thước đo khe hở (feeler gauge).
Ví dụ thực tế: Anh Minh (TP.HCM, Toyota Vios 2018) nghe tiếng “cộc cộc” khi chạy không tải. Garage kiểm tra, phát hiện bạc lót biên mòn, thay mới (2 triệu VNĐ).

4.2. Động Cơ Rung Lắc Mạnh

Triệu chứng:
Động cơ rung khi chạy không tải (700-1,000 rpm) hoặc tăng tốc.
Tay lái hoặc thân xe rung, đặc biệt ở tốc độ thấp (20-40 km/h).
Nguyên nhân:
Trục khuỷu mất cân bằng: Đối trọng mòn hoặc cổ trục lệch tâm.
Thanh truyền cong/gãy: Làm piston chuyển động không đều.
Bạc lót quá mòn: Gây kẹt trục khuỷu, mất lực quay.
Cách kiểm tra:
Đo độ rung bằng máy đo rung (vibration meter, giá 1-2 triệu VNĐ).
Tháo trục khuỷu, kiểm tra độ cong bằng đồng hồ so (dial gauge).
Ví dụ thực tế: Chị Lan (Hà Nội, Honda City 2019) thấy xe rung khi dừng đèn đỏ. Kiểm tra phát hiện thanh truyền cong do thủy kích, thay mới (5 triệu VNĐ).

4.3. Mất Công Suất Hoặc Tắt Máy

Triệu chứng:
Xe yếu, tăng tốc chậm (0-100 km/h mất 15-20 giây so với 10-12 giây bình thường).
Động cơ tắt đột ngột khi chạy không tải.
Nguyên nhân:
Trục khuỷu kẹt: Do thiếu dầu, bạc lót cháy, hoặc cổ trục mòn nghiêm trọng.
Thanh truyền gãy: Làm piston không chuyển động, động cơ ngừng.
Cách kiểm tra:
Dùng máy scan OBD-II (giá 500,000-1 triệu VNĐ) kiểm tra mã lỗi (P0335: lỗi cảm biến trục khuỷu).
Tháo động cơ, kiểm tra trục khuỷu và thanh truyền bằng mắt và thước đo.
Ví dụ thực tế: Anh Hùng (Đà Nẵng, Ford Ranger 2017) thấy xe yếu, tắt máy giữa đường. Garage phát hiện trục khuỷu kẹt do thiếu dầu, sửa chữa (15 triệu VNĐ).

4.4. Dầu Máy Đen Hoặc Có Mạt Kim Loại

Triệu chứng:
Dầu máy đen nhanh (sau 1,000-2,000 km), có mạt kim loại khi kiểm tra que thăm dầu.
Nguyên nhân:
Bạc lót mòn: Ma sát lớn làm kim loại mài mòn, lẫn vào dầu.
Cổ trục/cổ biên xước: Bề mặt không trơn, gây mạt kim loại.
Cách kiểm tra:
Kiểm tra que thăm dầu, tìm mạt kim loại bằng nam châm nhỏ.
Lấy mẫu dầu, gửi phòng thí nghiệm (chi phí 500,000 VNĐ) để phân tích.
Ví dụ thực tế: Chị Hoa (Hà Nội, Hyundai Tucson 2020) thấy dầu đen sau 2,000 km. Kiểm tra phát hiện bạc lót mòn, thay mới (3 triệu VNĐ).

4.5. Áp Suất Dầu Thấp

Triệu chứng:
Đèn cảnh báo áp suất dầu sáng trên bảng điều khiển.
Động cơ nóng hơn bình thường (>100°C).
Nguyên nhân:
Bạc lót mòn: Khoảng hở lớn làm dầu rò rỉ, giảm áp suất.
Lỗ dầu trục khuỷu tắc: Ngăn dầu bôi trơn, gây mài mòn.
Cách kiểm tra:
Đo áp suất dầu bằng đồng hồ đo (oil pressure gauge, giá 200,000 VNĐ).
Tháo trục khuỷu, kiểm tra lỗ dầu và bạc lót.
Ví dụ thực tế: Anh Tuấn (Đà Nẵng, Mitsubishi Triton 2018) thấy đèn dầu sáng. Kiểm tra phát hiện lỗ dầu trục khuỷu tắc, vệ sinh và thay bạc lót (4 triệu VNĐ).



5. Cách Bảo Dưỡng Và Sửa Chữa

5.1. Bảo Dưỡng Định Kỳ

Thay dầu máy đúng lịch:
Mỗi 5,000-10,000 km hoặc 6 tháng, dùng dầu chất lượng (Castrol 5W-30, Mobil 1 10W-40, giá 300,000-500,000 VNĐ/lần).
Đảm bảo dầu đủ (kiểm tra que thăm dầu), tránh thiếu dầu (>1 lít dưới mức tối thiểu).
Kiểm tra bạc lót:
Mỗi 20,000 km, tháo nắp máy, kiểm tra khoảng hở bạc lót (dưới 0.05 mm).
Chi phí kiểm tra: 500,000-1 triệu VNĐ tại garage.
Làm sạch lỗ dầu:
Mỗi 40,000 km, vệ sinh trục khuỷu bằng dung dịch chuyên dụng (chi phí 1-2 triệu VNĐ).
Kiểm tra rung lắc:
Dùng máy đo rung mỗi 20,000 km, phát hiện sớm trục khuỷu/thanh truyền lệch.

5.2. Sửa Chữa Khi Hao Mòn

Thay bạc lót:
Chi phí: 2-5 triệu VNĐ (bạc lót chính hãng: King, Glyco).
Thời gian: 4-8 giờ.
Mài trục khuỷu:
Nếu cổ trục/cổ biên xước, mài lại bề mặt (chi phí 3-7 triệu VNĐ).
Cần máy mài chuyên dụng, chỉ thực hiện tại garage lớn (Minh Phát Auto, Toyota Lý Thường Kiệt).
Thay thanh truyền:
Chi phí: 5-10 triệu VNĐ/thanh, tùy dòng xe.
Thay khi cong/gãy, cần kiểm tra piston và xi-lanh cùng lúc.
Thay trục khuỷu:
Chi phí: 10-50 triệu VNĐ (xe phổ thông 10-20 triệu, xe sang 30-50 triệu).
Chỉ thay khi trục khuỷu nứt hoặc mòn quá mức.



6. Mẹo Cho Người Mới Học Sửa Xe

Học quan sát:
Quan sát trục khuỷu, thanh truyền thực tế khi tháo động cơ (hỏi garage cho xem).
Ghi chú vị trí cổ trục, cổ biên, và bạc lót.
Dùng dụng cụ đúng:
Đồng hồ so (dial gauge, giá 500,000 VNĐ) để đo độ lệch trục khuỷu.
Thước đo khe hở (feeler gauge, giá 100,000 VNĐ) để kiểm tra bạc lót.
Thực hành an toàn:
Ngắt ắc quy trước khi tháo động cơ, tránh chập điện.
Dùng giá đỡ động cơ (engine stand, giá 2-5 triệu VNĐ) để tháo lắp dễ dàng.
Học từ lỗi thực tế:
Hỏi garage về các ca sửa trục khuỷu/thanh truyền (nguyên nhân, cách khắc phục).
Xem video sửa chữa trên YouTube (kênh ChrisFix, EricTheCarGuy).
Kiểm tra dầu thường xuyên:
Mỗi tuần kiểm tra que thăm dầu, đảm bảo dầu sạch và đủ.
Dầu đen hoặc có mạt kim loại là dấu hiệu nguy hiểm, cần kiểm tra ngay.

7. Đánh Giá Và Nhận Xét

7.1. Đánh Giá Tổng Quan

Trục khuỷu và thanh truyền là bộ phận cốt lõi, quyết định hiệu suất và độ bền động cơ. Cấu tạo phức tạp nhưng nguyên lý đơn giản, dễ hiểu với người mới.
Ưu điểm: Độ bền cao (10-15 năm, 200,000-300,000 km) nếu bảo dưỡng tốt, bôi trơn đầy đủ.
Nhược điểm: Hao mòn (bạc lót, cổ trục) gây tiếng kêu, rung lắc, chi phí sửa cao (2-50 triệu VNĐ).

7.2. Nhận Xét

Xu hướng 2025: Động cơ hiện đại (Toyota, Honda, Volvo) dùng trục khuỷu nhẹ (hợp kim nhôm-thép), giảm rung và tiết kiệm xăng, nhưng yêu cầu bảo dưỡng khắt khe hơn (dầu tổng hợp, thay mỗi 5,000 km).
Thách thức:
Người mới học sửa xe dễ bỏ qua kiểm tra dầu, dẫn đến mòn bạc lót hoặc kẹt trục khuỷu.
Garage nhỏ ở tỉnh lẻ thiếu máy mài trục khuỷu, buộc chuyển xe đến thành phố lớn.
Tương lai: Công nghệ cảm biến trục khuỷu (Crankshaft Position Sensor) tích hợp AI sẽ cảnh báo sớm hao mòn qua ứng dụng (Toyota, Volvo), giúp người sửa xe chẩn đoán nhanh hơn.

Kết Luận

Trục khuỷu và thanh truyền là bộ đôi không thể thiếu trong động cơ ô tô, chuyển đổi năng lượng cháy thành chuyển động quay với cấu tạo bền bỉ nhưng dễ hao mòn nếu thiếu bôi trơn. Người mới học sửa xe cần nắm rõ cấu tạo (cổ trục, cổ biên, bạc lót), nguyên lý (chu kỳ 4 thì), và dấu hiệu hao mòn (tiếng kêu, rung lắc, mạt kim loại) để chẩn đoán và bảo dưỡng hiệu quả. Thay dầu đúng lịch, kiểm tra bạc lót định kỳ, và dùng dụng cụ đo chính xác là chìa khóa để giữ động cơ bền lâu.

Năm 2025, với sự phổ biến của xe hiện đại tại Việt Nam, hiểu biết về trục khuỷu, thanh truyền sẽ giúp bạn tự tin sửa chữa và bảo dưỡng. Bạn đã từng gặp lỗi trục khuỷu hay thanh truyền? Chia sẻ kinh nghiệm ở phần bình luận!
