Thông số PCD là gì? Tại sao sai 1mm cũng không thể xỏ vừa bu-lông mâm?

Khi bước chân vào thế giới độ mâm vỏ ô tô, hầu hết các chủ xe thường chỉ đổ dồn sự chú ý vào những thông số mang tính bề nổi. Họ say sưa lựa chọn đường kính mâm xem nên đi loại mâm mười sáu inch hay mười tám inch, đong đếm bề rộng mâm xem có vừa vặn với bộ lốp béo hay không, hoặc tính toán độ lồi lõm Offset để bánh xe có thể đưa ra ngoài hốc bánh tạo phom dáng thể thao khỏe khoắn.

Thế nhưng, có một thông số ẩn mình rất sâu, mang tính chất sống còn và là rào cản kỹ thuật đầu tiên quyết định việc bộ lazang đắt tiền bạn vừa mua có thể lắp ráp vào xe được hay không. Đó chính là PCD. Trong ngành cơ khí chế tạo chính xác nói chung và cơ khí ô tô nói riêng, PCD là một thông số mang tính bất di bất dịch. Chỉ cần xảy ra một sai lệch nhỏ nhoi vỏn vẹn đúng một milimét, toàn bộ cụm mâm độ của bạn sẽ ngay lập tức biến thành một món đồ phế liệu hoàn toàn không thể sử dụng.

Hãy cùng chuyên mục kỹ thuật của XE5S.VN đi sâu vào bản chất luyện kim, cơ học chính xác đứng sau thông số này để hiểu rõ tại sao sai lệch một milimét lại là một thảm họa kỹ thuật không thể cứu vãn.

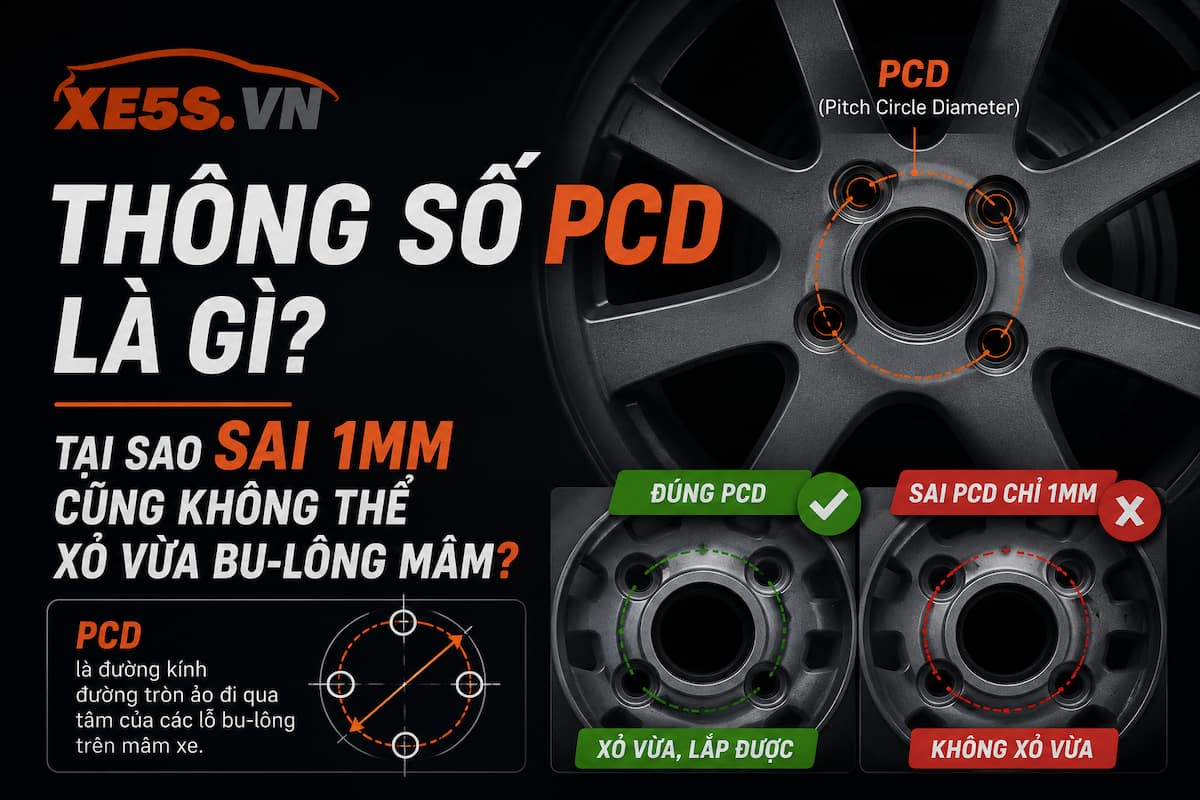

1. Thông số PCD (Pitch Circle Diameter) là gì?

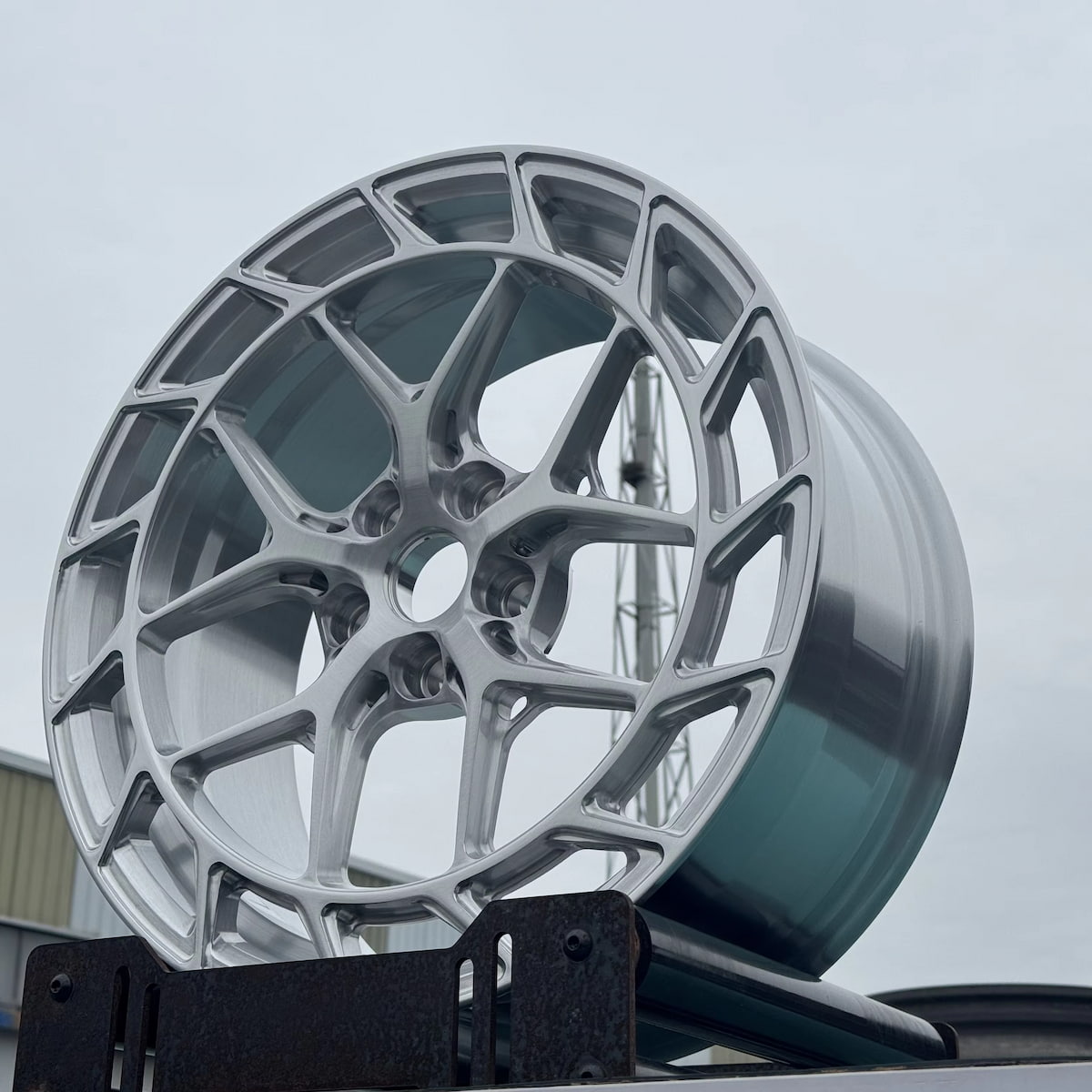

Cụm từ viết tắt PCD có tên tiếng Anh đầy đủ là Pitch Circle Diameter, dịch sang thuật ngữ chuyên ngành cơ khí chính xác là Đường kính vòng tròn bánh vít, hoặc đường kính vòng sơ cấp thiết kế. Để giải thích một cách nôm na, trực quan và dễ hình dung nhất cho đại đa số người tiêu dùng ô tô, PCD chính là đường kính của một vòng tròn tưởng tượng đi qua chính giữa tâm của tất cả các lỗ bu lông hay còn gọi là lỗ tắc kê trên mâm xe hoặc trên cụm moay ơ trục bánh xe.

Khi bạn lật mặt sau của một chiếc lazang độ hoặc tra cứu catalog kỹ thuật của nhà sản xuất, thông số PCD luôn xuất hiện dưới dạng một phép tính kết hợp giữa số lượng lỗ bu lông và kích thước đường kính vòng tròn tưởng tượng đó.

• Cấu hình dạng bốn nhân một trăm: Ký hiệu này có nghĩa là bộ mâm xe sở hữu bốn lỗ bu lông để bắt ốc, và đường kính của vòng tròn tưởng tượng đi qua tâm của cả bốn lỗ này đạt kích thước đúng một trăm milimét. Cấu hình này cực kỳ quen thuộc trên các dòng xe đô thị cỡ nhỏ hạng A và hạng B như Toyota Vios, Hyundai i10 hay Kia Morning.

• Cấu hình dạng năm nhân một trăm mười bốn phẩy ba: Ký hiệu này thể hiện mâm xe có năm lỗ bu lông, và đường kính vòng tròn đi qua tâm các lỗ đạt kích thước một trăm mười bốn phẩy ba milimét. Đây được coi là thông số quốc dân, xuất hiện trên đại đa số các dòng xe sedan và crossover thuộc các thương hiệu Hàn Quốc và Nhật Bản hiện nay như Mazda ba, Honda Civic, Hyundai Tucson hay Toyota Camry.




Cách thức đo đạc thông số PCD chuẩn kỹ thuật cho từng loại mâm:

• Đối với các dòng mâm có số lượng lỗ chẵn như bốn lỗ, sáu lỗ hoặc tám lỗ: Việc xác định thông số vô cùng đơn giản. Thợ kỹ thuật chỉ cần sử dụng một chiếc thước kẹp cơ khí chuyên dụng, đo khoảng cách trực tiếp từ tâm của một lỗ bu lông đến tâm của lỗ bu lông nằm đối diện thẳng hàng với nó qua tâm hình học của mâm xe.

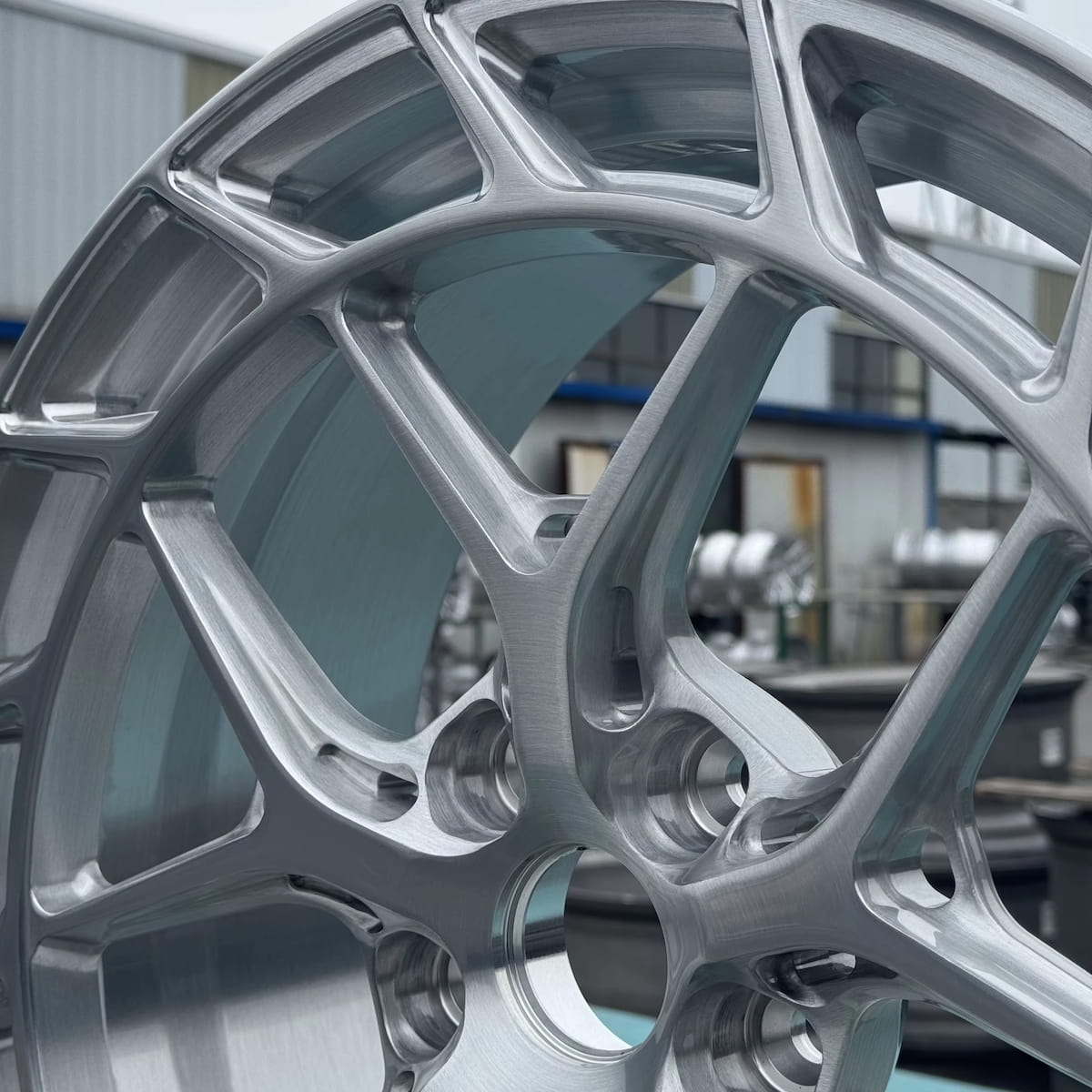

• Đối với các dòng mâm có số lượng lỗ lẻ như ba lỗ hoặc lăm lỗ: Bạn hoàn toàn không thể đo đối diện trực tiếp vì không có lỗ đối xứng. Lúc này, quy trình đo bắt buộc phải thực hiện từ tâm của một lỗ bu lông bất kỳ đến điểm xa nhất của cạnh hốc lỗ đối diện, hoặc người thợ phải áp dụng các công thức lượng giác toán học phức tạp để tính toán dựa trên khoảng cách đo được giữa hai lỗ nằm kề cạnh nhau.


2. Tại sao sai lệch chỉ một milimét cũng tạo nên thảm họa cơ khí?

Trên thị trường phụ tùng xe ô tô hiện nay, có rất nhiều thông số PCD có kích thước suýt soát gần tương đương nhau, rất dễ gây ra sự chủ quan và nhầm lẫn tai hại cho cả chủ xe lẫn những người thợ non kinh nghiệm. Ví dụ tiêu biểu là sự nhầm lẫn giữa cấu hình năm lỗ một trăm mười bốn phẩy ba và năm lỗ một trăm mười hai, hoặc nguy hiểm hơn cả là sự nhầm lẫn giữa năm lỗ một trăm hai mươi của các dòng xe Đức đời cũ với năm lỗ một trăm mười tám. Khoảng cách sai lệch trong các trường hợp này đôi khi chỉ dao động từ một cho đến hai milimét cho toàn bộ vòng lỗ.

Tuy nhiên, trong cơ khí động lực học ô tô, một milimét không phải là một con số nhỏ, mà nó là một khoảng cách khổng lồ mang tính phá hủy hệ thống gầm bệ vì hai kịch bản nguy hiểm sau đây:

Kịch bản thứ nhất: Cố tình siết lệch tâm gây tuôn ren và gãy cụt bu lông

Khi một người thợ cố tình đặt một bộ mâm có thông số PCD một trăm hai mươi milimét vào cụm moay ơ của xe chỉ có thông số PCD một trăm mười tám milimét, họ sẽ thấy bu lông đầu tiên có thể xỏ qua một cách rất dễ dàng. Thế nhưng, khi tiến hành xỏ các bu lông nằm ở phía đối diện, do vòng tròn lỗ trên mâm to hơn vòng tròn ren trên moay ơ, các lỗ ốc sẽ bị lệch tâm trục theo hướng tâm một khoảng nhỏ.

Nếu người thợ làm việc thiếu tâm, cố tình dùng súng bắn hơi hạng nặng với lực siết cực đại để ép cưỡng bức các con ốc bu lông vào cho khít, hậu quả sẽ xảy ra ngay lập tức:

• Phần thân và đầu bu lông sẽ bị chà sát, cạ sượng vô cùng thô bạo vào vách hợp kim nhôm của lỗ mâm xe.

• Lực ép xoắn lệch tâm với áp lực hàng tấn sẽ làm cháy toàn bộ các bước ren, gây ra hiện tượng tuôn răng bu lông bên trong moay ơ trục bánh xe.

• Bản thân thanh bu lông khi bị siết lệch sẽ phải chịu một ứng suất uốn cực đoan liên tục. Khi chiếc xe lăn bánh qua các ổ gà hoặc vạch giảm tốc, xung lực dằn xóc sẽ bẻ gãy cụt các bu lông này ngay lập tức.




Kịch bản thứ hai: Hiện tượng lệch tâm hình học và thảm họa rung giầm khi chạy tốc độ cao

Ngay cả khi bằng một phương pháp chế cháo nào đó mà người thợ có thể xỏ vừa và siết chặt được các con ốc với mức sai lệch dưới một milimét, thì mặt phẳng mâm xe cũng không bao giờ nằm đồng tâm tuyệt đối với trục moay ơ bánh xe.

Khi chiếc xe di chuyển trên đường cao tốc ở dải tốc độ từ chín mươi đến một trăm hai mươi kilômét trên giờ, bánh xe sẽ quay với vận tốc hàng ngàn vòng trong một phút. Lúc này, sự lệch tâm hình học dù chỉ là không phẩy năm milimét cũng sẽ tạo ra một lực ly tâm biến thiên cực kỳ khủng khiếp, gây ra hiện tượng mất cân bằng động nghiêm trọng cho toàn bộ dàn chân phương tiện.

Hệ quả là vô lăng của xe sẽ bị rơ lắc và giật liên hồi, hệ thống khung gầm phía dưới bị rung bần bật tạo ra tiếng ù nhức đầu trong cabin. Quan trọng hơn, toàn bộ hệ thống ổ bi moay ơ, rô tuyn thước lái và cụm giảm xóc sẽ bị lực ly tâm này mài mòn, phá hủy hoàn toàn kết cấu chỉ sau vài ngàn kilômét vận hành.

3. Có giải pháp nào để xử lý việc lắp nhầm mâm sai thông số PCD?

Trong giới độ xe phổ thông, khi các chủ xe lỡ đặt mua nhầm các bộ mâm hiếm có thông số PCD lệch chuẩn với xe của mình, các xưởng độ thường truyền tai nhau hai giải pháp để chữa cháy, tuy nhiên mức độ an toàn của chúng lại rất khác nhau:

• Sử dụng loại Ốc lệch tâm (Wobble Bolts): Đây là loại ốc đặc chủng có thiết kế phần long đền đệm có thể di động trượt nhẹ, cho phép bù đắp sai lệch khoảng cách PCD trong phạm vi từ một đến hai milimét. Mặc dù giúp bắt vừa ốc, các chuyên gia kỹ thuật và nhà sản xuất ô tô luôn đưa ra lời khuyến cáo tuyệt đối không được lạm dụng loại ốc này cho các dòng xe thường xuyên di chuyển đường dài hoặc chạy tốc độ cao, bởi chúng làm giảm đáng kể khả năng chịu lực nén cắt của hệ thống bu lông gốc.

• Sử dụng bộ đệm chuyển đổi thông số (PCD Adapter): Đây là một giải pháp chuẩn cơ khí và an toàn hơn rất nhiều. Người ta sẽ chế tạo một thớt kim loại làm từ hợp kim nhôm máy bay siêu cứng, bắt cố định và siết chặt vào cụm moay ơ cũ theo đúng thông số PCD nguyên bản của xe. Trên mặt hông của thớt kim loại này, nhà sản xuất đã cấy sẵn các bu lông mới hoàn toàn khớp với thông số PCD của bộ mâm độ mới. Giải pháp này đảm bảo tính đồng tâm tuyệt đối, tuy nhiên nó sẽ vô tình đẩy toàn bộ bánh xe lồi ra phía ngoài hốc bánh một khoảng từ mười lăm đến ba mươi milimét, đòi hỏi chủ xe phải tính toán kỹ lưỡng thông số Offset để tránh tình trạng lốp xe bị cạ quẹt vào vè chắn bùn khi chở nặng.




4. BẢNG TRA CỨU THÔNG SỐ PCD TIÊU CHUẨN CỦA CÁC DÒNG XE Ô TÔ TẠI VIỆT NAM

Để giúp các chủ xe dễ dàng đối chiếu và tránh các sai lầm đáng tiếc khi đi mua mâm độ, dưới đây là bảng tổng hợp thông số PCD chính xác của các phân khúc xe đang lưu thông phổ biến trên đường phố:

5.Các sản phẩm Mâm xe bán tại xe5s.vn:

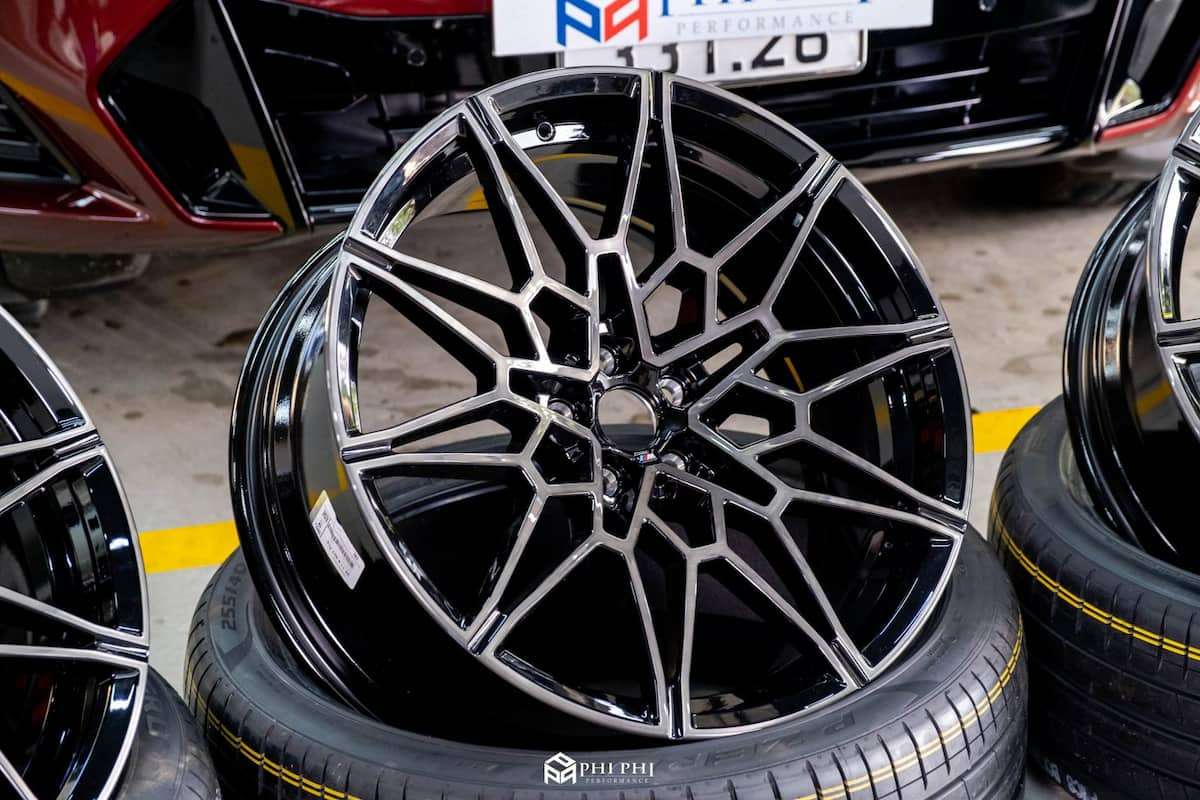

Mâm bmw 892m 21 inch – x3 g01 / x4 g02 | chính hãng

140 Triệu

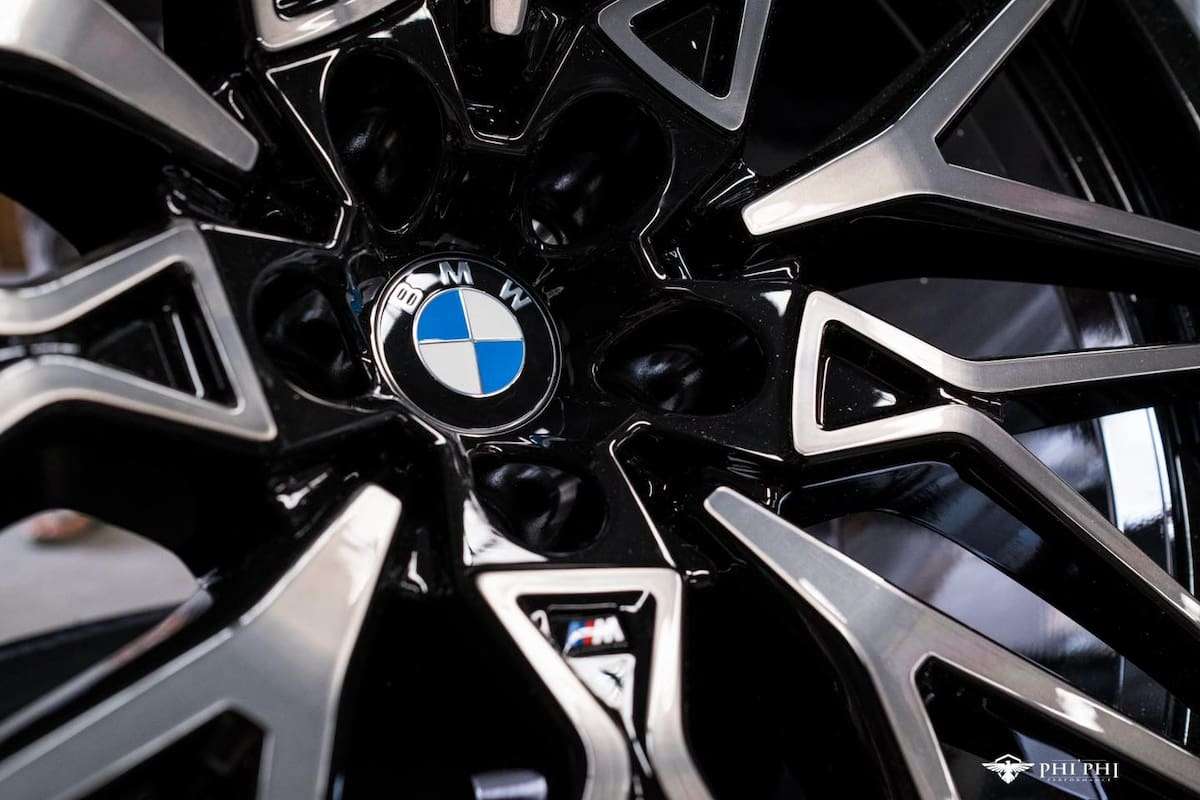

Mâm bmw 818m 21+22 inch – x5 g05 / x6 g06 | chính hãng

220 Triệu

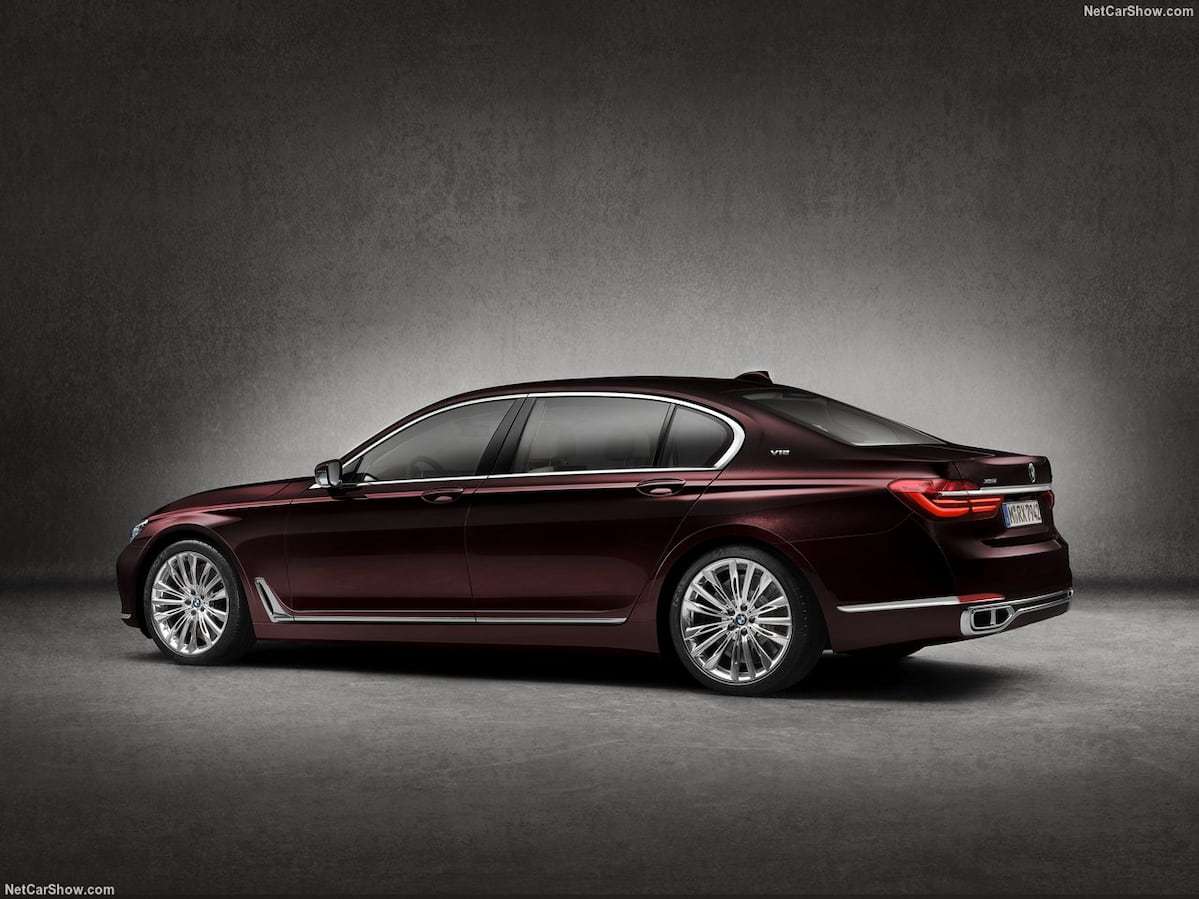

Mâm bmw 646 20 inch – series 7 g11 / g12 | chính hãng

140 Triệu

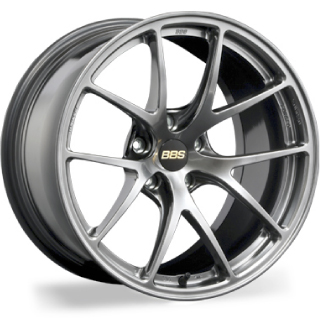

Mâm bbs diamond silver (ds) ri-a | bmw 3 series g20

113 Triệu

6. KẾT LUẬN VÀ KHUYẾN NGHỊ AN TOÀN TỪ XE5S.VN

Nghệ thuật độ mâm xe ô tô là một quá trình giao thoa khắt khe giữa tính thẩm mỹ cá tính và các thông số cơ khí chính xác tuyệt đối. Trước khi bạn quyết định xuống tiền đặt cọc cho bất kỳ một bộ lazang độ bắt mắt nào, việc làm đầu tiên và quan trọng nhất không phải là lựa chọn kiểu dáng nan mâm hay màu sơn, mà là phải tra cứu chính xác thông số PCD của chiếc xe mình đang đi.

Bạn tuyệt đối không được nghe theo lời tư vấn lập lờ của các cơ sở làm ăn chộp giật để tiến hành khoét rộng lỗ mâm, vát bớt ren hay sử dụng các biện pháp gá tạm bợ thiếu an toàn. Hãy nhớ rằng, sự chuẩn xác đến từng milimét của thông số PCD chính là chiếc khóa bảo hiểm vô hình giữ cho những chiếc bánh xe không bị văng ra ngoài, bảo vệ tính mạng của bạn và gia đình khi chiếc xe đang băng băng lao đi trên đường cao tốc!
