Trục đối trọng là gì ? Khi nào cần thay thế

1: Khái niệm và nguồn gốc của Trục đối trọng (Balance Shaft)

Trong kỹ thuật cơ khí, không có cỗ máy nào là hoàn hảo tuyệt đối. Động cơ ô tô khi hoạt động tạo ra các lực quán tính rất lớn. Trục đối trọng là một thiết bị bổ trợ được thiết kế để tạo ra các lực rung động ngược chiều, từ đó triệt tiêu các rung động không mong muốn phát sinh từ quá trình chuyển động của piston và thanh truyền.

Hệ thống này được phát minh bởi kỹ sư người Anh Frederick Lanchester vào năm 1904, nhưng chỉ thực sự trở nên phổ biến khi Mitsubishi cấp phép bản quyền thiết kế "Silent Shaft" cho các hãng xe lớn như Porsche, Fiat hay Saab vào những năm 1970.

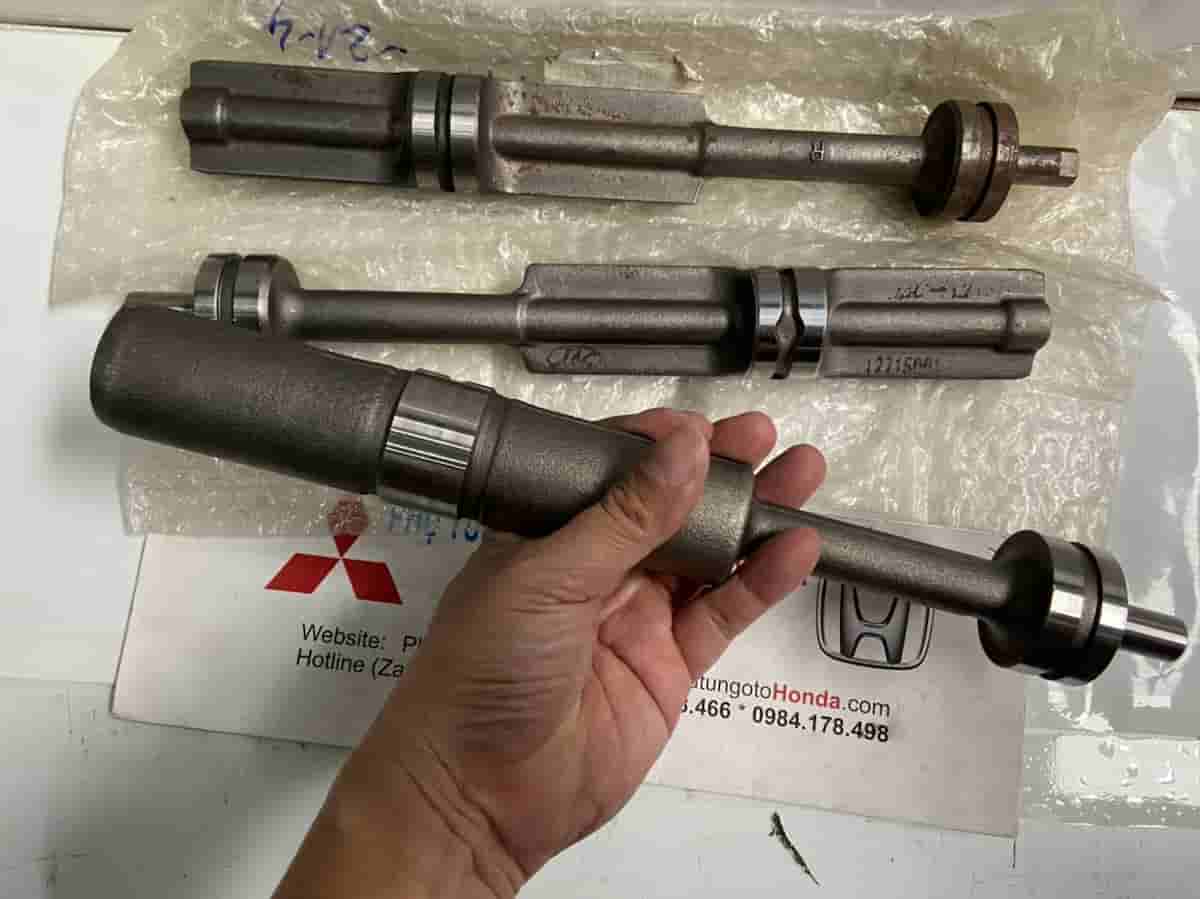

Trục đối trọng

2: Tại sao động cơ 4 xi-lanh lại cần trục đối trọng?

Động cơ 4 xi-lanh thẳng hàng (I4) là loại động cơ phổ biến nhất thế giới, nhưng nó có một nhược điểm cố hữu là lực quán tính bậc hai.

Lực quán tính bậc nhất: Được triệt tiêu bởi sự đối xứng của các piston (khi piston 1 và 4 đi lên thì 2 và 3 đi xuống).
Lực quán tính bậc hai: Phát sinh do sự khác biệt về tốc độ của piston ở nửa trên và nửa dưới hành trình. Piston di chuyển ở nửa trên nhanh hơn nửa dưới do góc nghiêng của thanh truyền. Sự chênh lệch này tạo ra một lực rung động lên-xuống với tần số gấp đôi vòng quay động cơ ($2 \times$ RPM).

Trục đối trọng sẽ quay với tốc độ gấp 2 lần trục khuỷu để tạo ra một lực ly tâm đối nghịch, giúp động cơ vận hành êm ái như những dòng xe sử dụng động cơ 6 hoặc 8 xi-lanh.

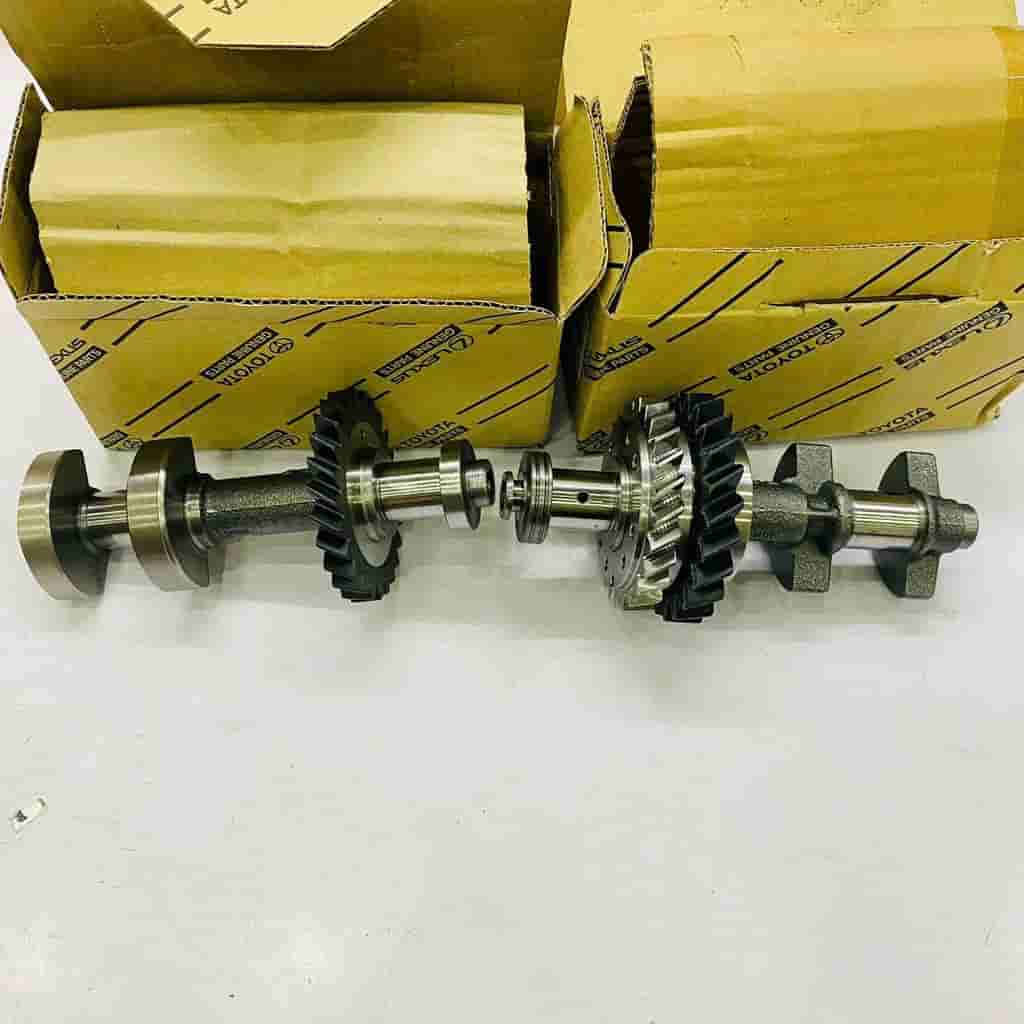

Trục đối trọng

3: Cấu tạo và cơ chế truyền động chuyên sâu

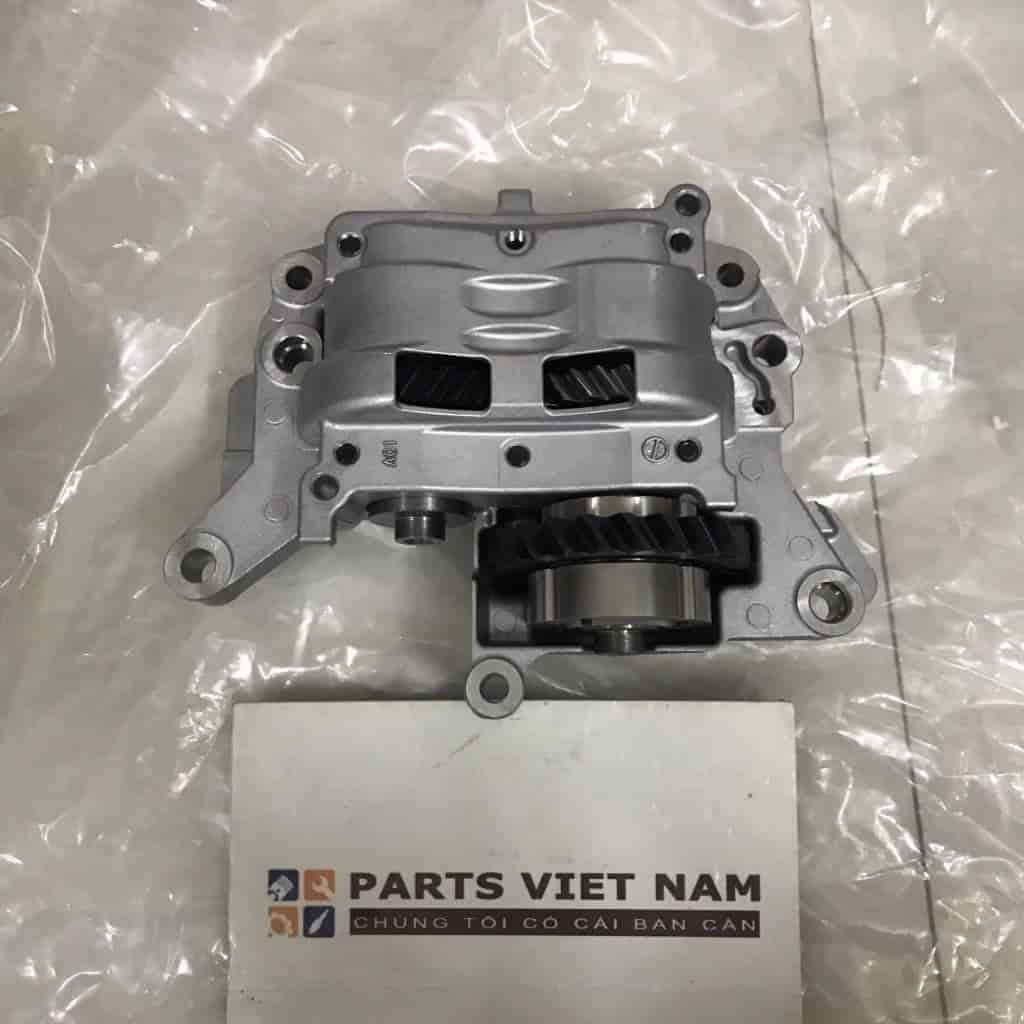

Một hệ thống trục đối trọng thường bao gồm hai trục thép song song nằm ở hai bên trục khuỷu hoặc nằm dưới đáy các-te dầu.

1. Thành phần cấu tạo

Thân trục: Được đúc từ thép hợp kim chịu lực cao.
Quả văng lệch tâm: Các khối kim loại được đúc lệch về một phía của trục. Khi trục quay, lực ly tâm sẽ phát sinh tại các khối này.
Bạc lót (Bearings): Giúp trục quay ở tốc độ cực cao (có thể lên tới 12.000 - 15.000 vòng/phút khi động cơ ở dải tua cao) mà không bị cháy do ma sát.

2. Cơ chế dẫn động

Trục đối trọng thường được dẫn động bằng một trong ba cách:

Bánh răng (Gears): Độ bền cao nhất nhưng tạo ra nhiều tiếng ồn hơn.
Dây curoa răng (Timing Belt): Êm ái nhưng cần thay thế định kỳ.
Xích dẫn động (Chain): Phổ biến nhất hiện nay, đòi hỏi bộ tăng xích thủy lực để duy trì độ căng ổn định.

4. Khi nào bạn cần phải thay thế trục đối trọng?

Trục đối trọng nằm sâu bên trong máy nên không thể kiểm tra bằng mắt thường. Bạn phải dựa vào các giác quan để nhận biết hư hỏng:

1. Tiếng hú kim loại (Whining Noise)

Đây là dấu hiệu đặc trưng nhất. Khi bạc lót trục đối trọng bị mòn, khe hở giữa trục và bạc lớn dần. Ở tốc độ quay cực cao, nó sẽ tạo ra tiếng hú sắc lạnh, tiếng này sẽ to dần khi bạn đạp ga mạnh lên.

2. Xe rung bần bật (Vibration)

Nếu xích dẫn động bị giãn hoặc nhảy răng, trục đối trọng sẽ không còn ở vị trí đối nghịch với piston nữa. Thay vì triệt tiêu rung động, nó lại "hợp lực" cùng piston khiến động cơ rung lắc dữ dội, truyền thẳng vào vô lăng và ghế ngồi của bạn.

3. Sự sụt giảm áp suất dầu (Oil Pressure Drop)

Hệ thống bôi trơn trục đối trọng lấy dầu trực tiếp từ bơm dầu chính. Nếu bạc lót trục đối trọng bị hỏng, áp suất dầu của toàn bộ động cơ sẽ bị rò rỉ tại đây. Nếu đèn báo nhớt sáng trên bảng taplo, ngoài việc kiểm tra bơm dầu, thợ kỹ thuật cần kiểm tra kỹ cả trục đối trọng.

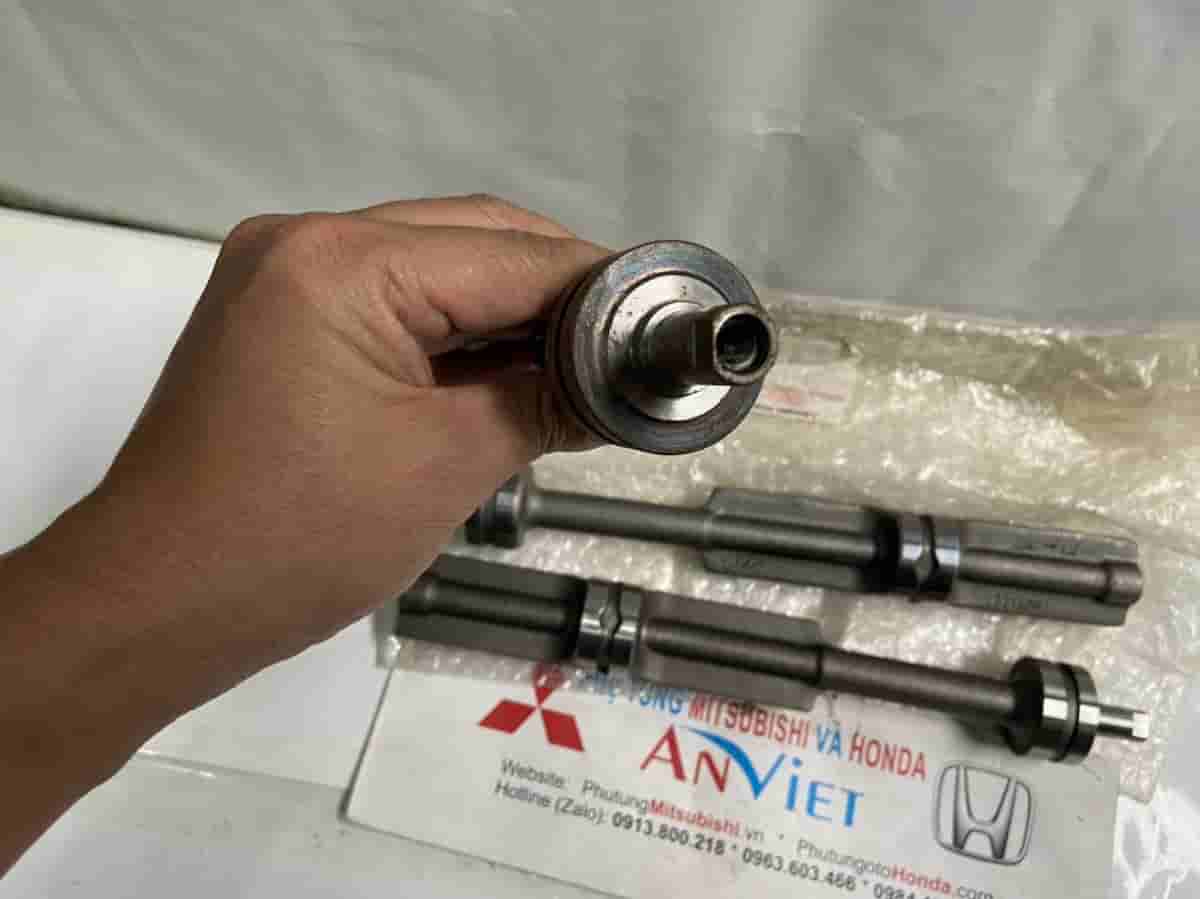

Trục đối trọng

5: Những lưu ý sống còn khi bảo dưỡng và lắp đặt

Việc can thiệp vào trục đối trọng là một ca "phẫu thuật" khó đối với bất kỳ kỹ thuật viên nào:

Đồng bộ hóa tuyệt đối (Timing): Khi lắp đặt, bạn phải căn đúng các dấu cam trên bánh răng trục đối trọng với dấu trên trục khuỷu. Sai lệch 1 răng sẽ làm hỏng mục đích của trục đối trọng, sai lệch nhiều răng có thể gây va chạm cơ khí và phá hủy máy.
Vệ sinh đường dầu: Khi thay trục mới, phải đảm bảo các mạt kim loại từ trục cũ không còn sót lại trong đường dầu, nếu không trục mới sẽ bị "bó" ngay lập tức.
Thay thế trọn bộ: Không nên chỉ thay trục. Hãy thay luôn xích, bộ tăng xích và các thanh dẫn hướng để đảm bảo hệ thống vận hành êm ái trở lại.
